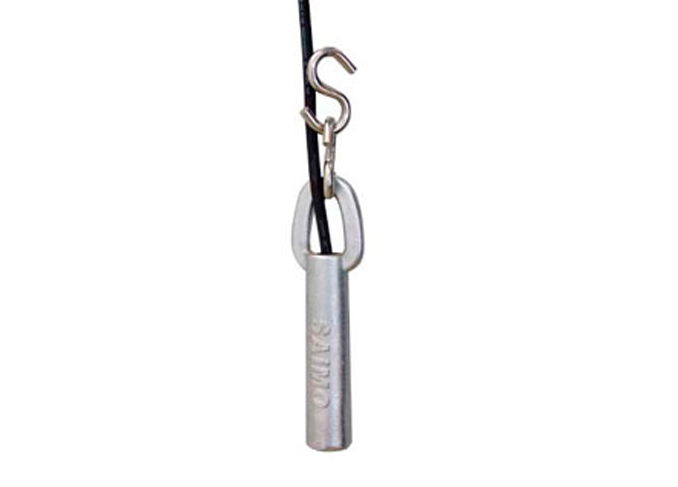

傾斜開關探頭


      垂直懸掛的傾斜開關探頭在受到外力作用且偏離垂直位置15度以上時，開關內部觸點動作，常閉觸點斷開。當外力撤消后，傾斜開關回復到垂直狀態，觸點閉合。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，以達到安全保護的目的。

特點：

傾斜開關可單獨使用探頭，也可配合控制裝置使用

報警輸出時間可調，控制裝置中具有0－10秒的可調延時線路，可避免傾斜開關因瞬時傾斜引起誤動作。

正常/報警位置可設定，控制裝置中有一跳線，可將開關垂直或傾斜狀態定為正常狀態

堅固，抗腐蝕

安裝簡便

控制裝置為印刷電路板結構

所有探頭均配有安裝附件

技術規格

電源：220 VAC ± 10%，47 － 62 Hz，10W

輸出：一個DPDT觸點，額定容量5Amp /220 VAC或5 Amp/28VDC非感性負載

時間延遲：0-10秒可調

跳線：允許將開關垂直或傾斜狀態定為正常狀態


應用范圍：

溜槽或轉接處堵塞探測

輸送機皮帶跑偏探測

翻車機卸料探頭

用于皮帶或振動給料機缺料或無料探測

技術規格

觸點：常閉，水銀開關，250mA/24 VDC非感性負載

可選：0.8A at 240VAC/1.5A at 120VAC

額定溫度：-40℃~＋200℃

外殼：鑄鐵，表面鍍鎳鉻合金

傾斜：角度15°

傾斜開關控制器

傾斜開關控制器有兩種結構形式：一種為PLR38金屬型，另一種為PLR39塑料型，防護等級IP65，前面板裝有指示燈。

控制裝置中有0～10秒的可調時間延遲，可避免傾斜開關探頭因瞬間傾斜引起的誤動作。

控制裝置中通過跳線選擇豎直或傾斜作為正常狀態。

兩個常開常閉觸點用于外部報警或控制。
