        浮衡式皮帶秤

        • 產品介紹
        • 工作原理
        • 特點
        • 技術指標

               皮帶秤高精度測量的關鍵是稱重橋架將皮帶上的物料重量全部、準確的傳遞給稱重傳感器,其中傳遞過程沒有任何干擾力。目前,多托輥皮帶秤秤架結構有單杠桿式、雙杠桿式、懸浮式等多種結構形式,稱重傳感器與秤架的連接多采用剛性連接,其中多數設有水平力、側向力限位裝置,這種連接形式存在一定的限制力、結構內應力,該限制力、結構內應力無法很好釋放,容易產生過定位,干擾了重力的準確測量,特別是小量重力或重力變化小的工況,從而干擾影響皮帶秤計量結果的準確性,無法提供高精度的稱重計量。

              賽摩浮衡系列秤架采用的自由浮動平衡結構,稱重橋架自由浮動與稱重傳感器連接,無限位裝置、傳力環節少、測重準確可靠,計量精度高;兩個稱重傳感器兩端分別安裝,抗偏載能力強,適應皮帶輸送機帶寬大、帶速高的輸送計量;稱重橋架結構簡單、安裝方便、長期穩定性好、不需維護,是高精度皮帶輸送機計量的設備。


                浮衡式皮帶秤的型號有:FH-2、FH-4、FH-6、FH-8、FH-16等。

             具體如圖:

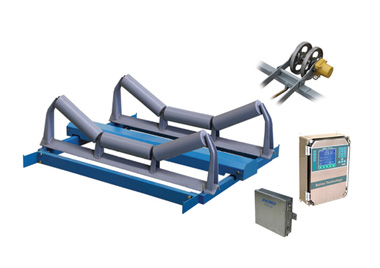

        FH-2

        型號:FH-2

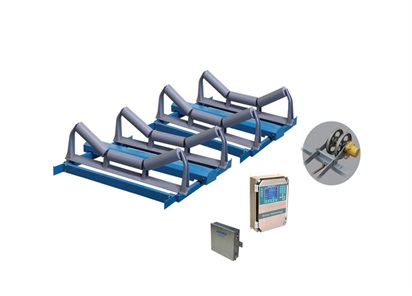

        FH-4FH-6

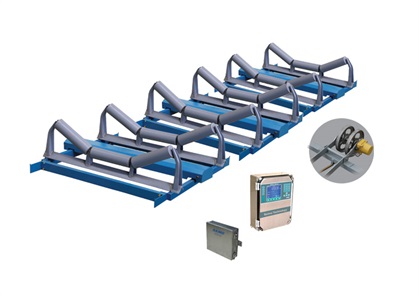

          型號:FH-4                      型號:FH-6

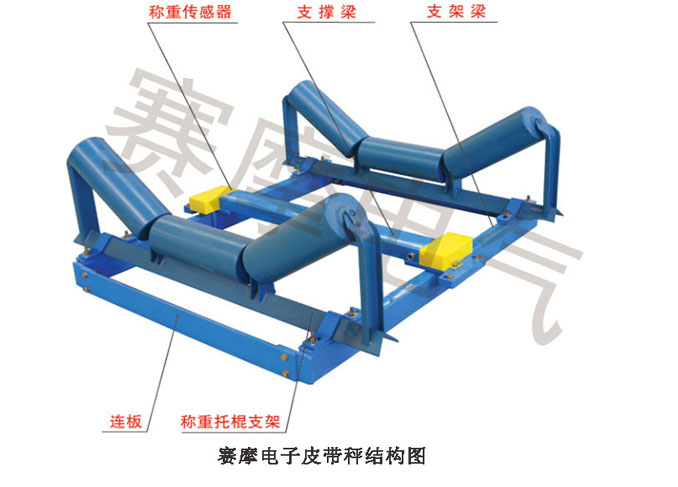

              賽摩雙托輥浮衡系列秤架主要由支撐梁、支架梁、稱重傳感器、稱重托輥支架及連板構成,安裝在皮帶輸送機機架上的支撐梁二端處裝有兩個稱重傳感器,兩個稱重傳感器分別通過萬向關節與支架梁相連,兩根支架梁通過稱重托輥支架及連板相連形成一整體稱重橋架。

              由于該稱重橋架僅通過兩個萬向關節與稱重傳感器相連,所以整體稱重橋架是繞兩個萬向關節自由浮動,各種干涉或結構內應力均不存在,稱重橋架上的稱重托輥將皮帶上的物料重量全部、準確的傳遞給稱重傳感器,完成高精度的計量。

               FH-2結構圖




        FH-2雙托輥皮帶秤

              采用雙托輥浮衡式稱重橋架,采用自由浮動平衡結構,突破傳統設計理念,無限位結構,傳力環節少,測量準確可靠,長期穩定性好。

              雙稱重傳感器兩端支撐,抗偏載能力強,整體穩定性高。結構簡單,安裝方便,現場施工周期較短。


              FH-2雙托輥皮帶秤動態累計誤差± 0.25?0.5%,主要用于各種工藝過程稱重,以及破碎、篩分、球磨等設備的給料量的控制 。雙稱重傳感器兩端支撐,抗偏載能力強,整體穩定性高。結構簡單,安裝方便,現場施工周期較短。


        FH-4四托輥皮帶秤

              由兩組雙托輥浮衡式稱重橋架并列組成,采用自 由浮動平衡結構,突破傳統設計理念,無限位結構, 傳力環節少,測量準確可靠,長期穩定性好。雙稱重傳感器兩端支撐,抗偏載能力強,整體穩定性高。結構簡單,安裝方便,現場施工周期較短。





              FH-4四托輥皮帶秤動態累計誤差±0.125-0.25%,適用于各種要求較高稱重精度的場合。特別適用于火力發電的配煤摻燒、考核計量以及煤耗計算,鋼鐵廠分廠間的內部計量,洗煤行業的進出場結算等場合。
