南京三埃公司自主研發新產品“自動電磁掛碼高精度陣列式皮帶秤”發布會召開

作者：管理員    發布于：2017/9/27 10:44:15

 4月20日，賽摩電氣南京三埃工控有限公司舉辦了新產品“自動電磁掛碼高精度陣列式皮帶秤”發布會，該產品為技術產品。會上三?？偨?jīng)理袁延強同志對新品做了相關的介紹和技術闡述。新產品的推出使得與會代表興趣高漲，大家紛紛表示希望進行更深入的了解。本產品的工作原理和控制電器，使電磁鐵系統在現場環境下的可靠性更高，能更好地適應皮帶秤惡劣的工作環境。結構設計和電磁分布的設計避免和消除了在稱重單元狹小的空間內安裝電磁鐵引起的電磁鐵信號對傳感器的影響以及電磁力對重量的影響。

    自動電磁掛碼高精度陣列式皮帶秤原理



（一）型號：SA/ICS-ZL(GDD)-n-x n：單元數；x：皮帶寬度

性能指標：

? 實物檢定誤差：單元數n=8     ≤0.2%（使用中）

安裝要求：

? 額定流量：30-10000t/h

? 皮帶寬度：500-2400mm

? 皮帶速度：0.5-6m/s

? 有效稱量段長度：2L×n（L：托輥間距，n：單元數）

? 皮帶機型號碼：TD75、DTⅡ

?

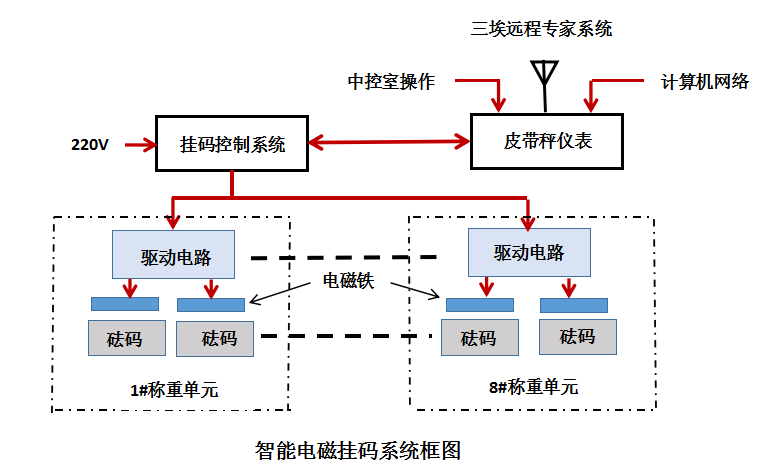

（二）電磁掛碼工作原理及技術特點

? 在稱重單元上，安裝有電磁鐵并配備相應的固定重量砝碼，在儀表的指令下，電磁鐵吸合，將砝碼吸起。該砝碼的重量施加于稱重單元之上。此時儀表可以進行掛碼的校準工作。校準工作結束，儀表發出指令，電磁鐵釋放，掛碼校準工作結束。

? 從物理意義上來說，電磁掛碼與普通掛碼并無區別，只是在運行方式上有不同。



（三）電磁掛碼的結

    本電磁掛碼系統是本公司的技術，在全世界皮帶秤領域內，采用電磁掛碼的形式進行皮帶秤掛碼校準。

    整套電磁掛碼系統是內藏于陣列式皮帶秤的稱重單元內的，從外部看不到其部件。

（四）電磁掛碼的優缺點

優點

（1）可實現靜態掛碼，改變傳統動態掛碼的模式，使日常校準工作大大簡化，可靠性提高。

（2）方便進行稱重單元狀態檢測，只需在靜態情況下進行多次重復掛碼，即可對單元稱重狀態進行準確判斷。

（3）采用遠程物聯網遙測、遙控時，通過靜態掛碼，可以對某個單元進行準確、及時的判斷，實現遠程維護與診斷。

（4）采用電磁吸合的方式，省卻了傳統機械砝碼動作必不可少的傳動裝置和行程控制裝置，故障率大大減少。

（5）采用內藏式結構可以在惡劣的工作環境下避免受到水濺、灰塵、意外碰擦等干擾因素影響，提高工作的可靠性。

（6）結構設計和電磁分布的設計，保證了在很小的結構中避免電磁場對稱重系統的信號干擾，也消除了剩磁對稱重的影響。

缺點

（1）由于增加了n*2個電磁鐵和相應的砝碼、電路等，使得整臺秤制造成本有一定的提高。

（2）對稱重單元制造的要求明顯提高，對安裝的要求也相應提高，同時也可能增加由此而產生的故障率。

    陣列式皮帶秤在世界上成功采用電磁掛碼系統，皮帶秤校準的新方法，尤其是為皮帶秤在物聯網支持下的遠程遙測、遙控提供了基本條件，為皮帶秤的智能化和無人維護了良好的條件，是皮帶秤技術的一個重要進步。
